시설 개요
입갱
각 하천에서 홍수를 유입시키는 ‘유입 시설’과 ‘입갱’
유입 시설
首수도권 외곽 방수로는 나카가와 강, 구라마쓰가와 강, 오오토시후루토네가와 강, 제18호 수로, 고마쓰가와 강의 제방에 설치된 월류제에서 홍수를 유입합니다.
하천의 수위가 상승하여 월류제의 높이보다 높아지면 자연스럽게 유입 시설로 물이 흘러들어가는 구조로 되어 있습니다. 유입 시설 입구에는 스크린으로 이물질을 수거하고 연속적으로 처리하는 제진기가 설치되어 있어, 커다란 이물질이 유입되는 것을 방지하고 있습니다.5개의 입갱

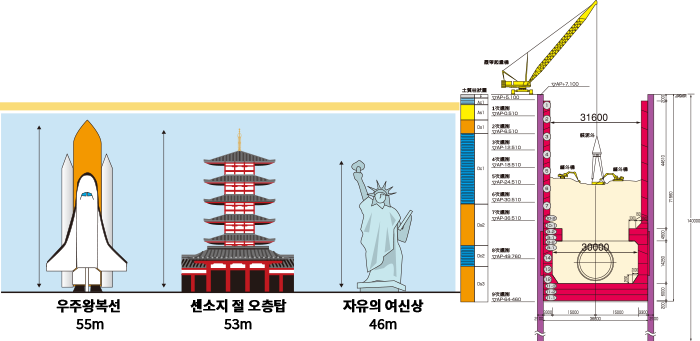

제1입갱에서 제5입갱까지 총 5개의 입갱은 수도권 외곽 방수로로 연결되어 있습니다. 각 입갱의 깊이는 약 70m, 내경은 약 30m에 이르며, 우주왕복선 혹은 자유의 여신상이 통째로 들어갈 수 있는 규모입니다.
제2입갱부터 제4입갱까지는 전동 개폐 장치가 달린 상판이 설치되어 있어 관리 차량 등을 쉽게 반입할 수 있습니다.
제3입갱에는 엘리베이터를 타고 아래로 내려가면, 잠수함에 있을 법한 방수문이 이중으로 설치되어 있습니다. 이 방수문은 입갱 바깥쪽에 있는 엘리베이터와 기계 설비에 물이 유입되지 않도록 설치된 것입니다.
또한, 제3입갱과 제5입갱은 벽면을 따라 물이 흘러내리는 드롭 샤프트 방식을 채택하고 있습니다. 이 방식을 통해 유입구의 변형을 방지하고, 60m 높이에서 바닥으로 떨어지는 물의 충격을 완화하고 있습니다.입갱 단면도(제2입갱)
제1입갱
제1입갱은 총 5개의 입갱 중 쇼와 배수펌프장과 가장 가까운 곳에 있습니다. 이 입갱은 다른 4개의 입갱과 달리 유입 시설이 없습니다. 각 입갱에서 보내온 물을 조압 수조로 보내는 역할을 하고 있습니다. 입갱이란 각 유입 시설에서 물을 끌어오기 위한 시설을 말합니다. 공사 중에는 터널 공사의 작업 기지 역할을 했으며, 완성 후에는 입갱 본연의 역할을 하고 있습니다. 그와 동시에 관리 차량 반입 및 환기 설비 설치 등 방수로의 유지·관리에도 도움을 주고 있습니다.
