津久井導水路の設備
津久井導水路取水ゲート
取水ゲートは1～40m³/sの水を取水するときに使用します。
予備ゲートがあるため主ゲート故障時も安全に導水を止めることができます。
ゲートの仕組み

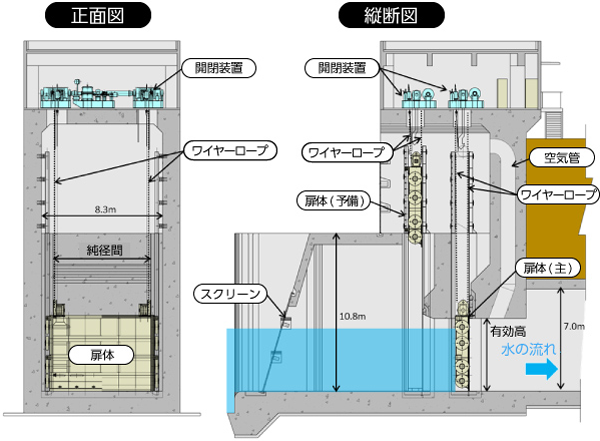

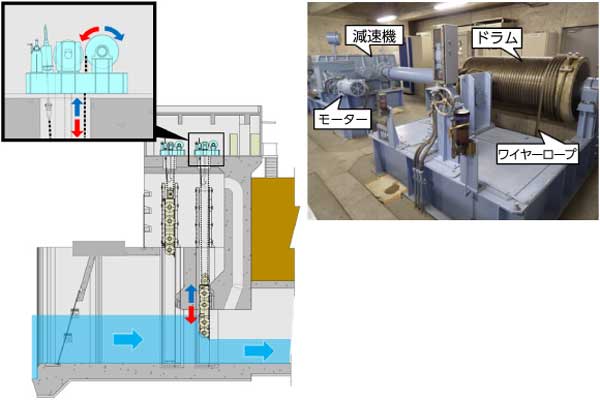

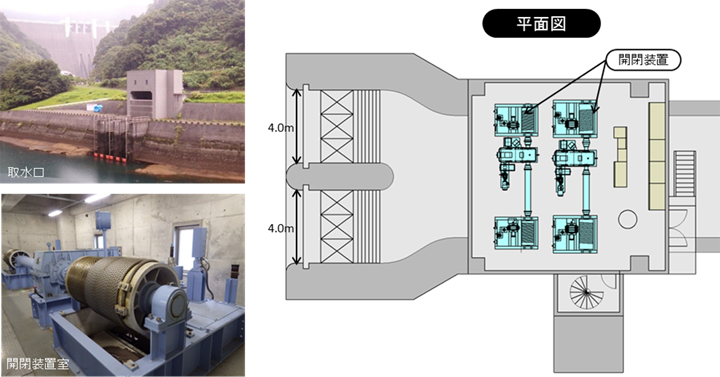

モーターの力でワイヤーロープを巻き取り、扉体を上昇させて取水します。
取水量は扉体の開き具合（開度）で調節します。
各種データ 主ゲート 予備ゲート 形式 プレートガータ式鋼製ローラゲート 純径間 6.7m 有効高 5.0m 5.375m 扉体重量 39t 35t 開閉速度 0.1m/分 開閉方式 ワイヤーロープウィンチ式（1M2D） 開閉荷重 73t 60t 完成年月 平成9年5月 津久井導水路取水バルブ

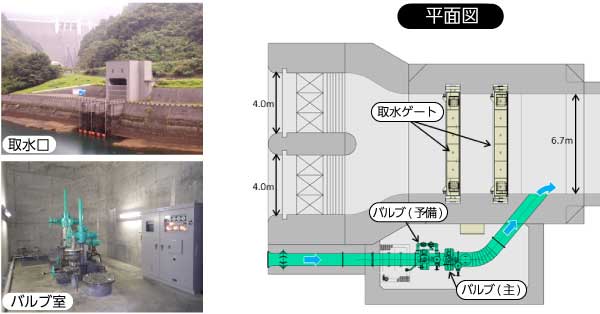

取水バルブは0～1m³/sの水を取水するときに使用します。
予備バルブがあるため主バルブ故障時も安全に導水を止めることができます。

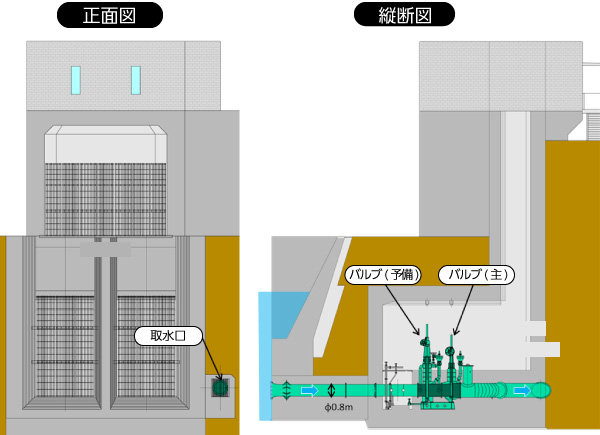

バルブのしくみ

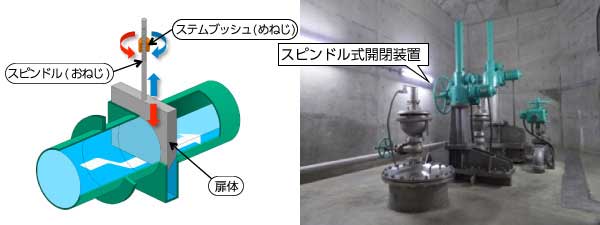

モーターの力でスピンドルを上下させて扉体を開閉します。
取水量は扉体の開き具合（開度）で調節します。
各種データ 主バルブ 予備バルブ 形式 鋼製ジェットフローゲート 鋼製スルースバルブ 口径 φ700mm φ800mm 扉体重量 1t 1t 開閉速度 0.1m/分 0.3m/分 開閉方式 電動スピンドル式 開閉荷重 6t 7.5t 完成年月 平成9年3月 津久井導水路取水口 修理用ゲート

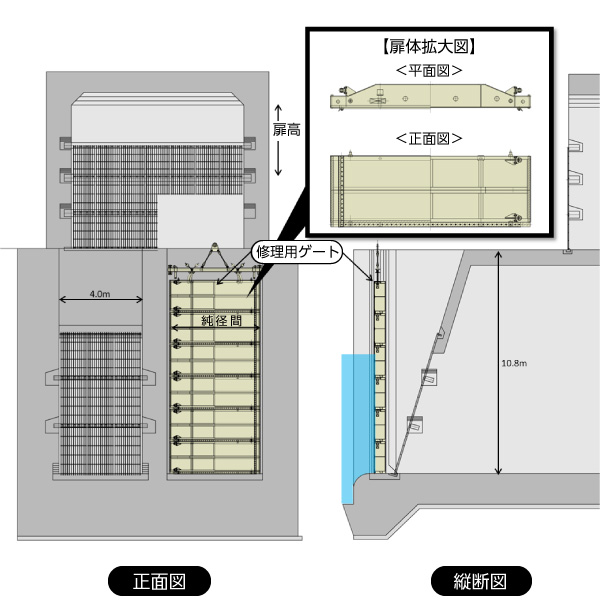

取水ゲートを修理するときなどに導水路内に水が入らないように設置します。
設置しやすいよう6段の小さい扉体に分かれています。

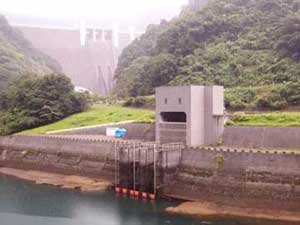

取水口

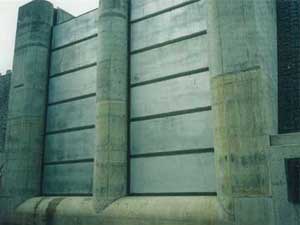

修理用ゲート（完成当時）
