もっと宮ヶ瀬ダムを知る
-
宮ヶ瀬プロフェッショナル

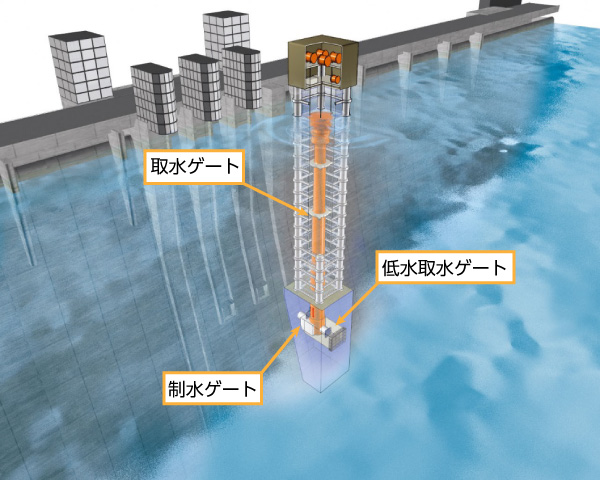

選択取水設備
| 取水ゲート |
| 形式 |
円形多段式シリンダゲート |
| 寸法 |
口径3.8～5.0m |
| 設計水深 |
93.3m |
| 扉体重量 |
590t/式 |
| 水密方式 |
滑動部全円周ゴム水密 |
| 開閉装置 |
ワイヤーロープウィンチ式 |
| 開閉速度 |
0.3m/min |
| 揚程 |
68m |
| 開閉荷重 |
取水時：530tf
保守時：597tf |
| 低水取水ゲート |
| 形式 |
高圧スライドゲート |
| 寸法 |
純経間3.0～扉高3.0m |
| 数量 |
1門 |
| 設計水深 |
98.8m |
| 扉体重量 |
20t/門 |
| 水密方式 |
後面4方メタル水密式 |
| 開閉装置 |
ワイヤーロープウィンチ式 |
| 開閉速度 |
0.3m/min |
| 揚程 |
106m |
| 開閉荷重 |
開時：23tf |
| 制水ゲート |
| 形式 |
高圧スライドゲート |
| 寸法 |
純経間3.0×扉高3.0m |
| 数量 |
1門 |
| 設計水深 |
98.8m |
| 扉体重量 |
25t/門 |
| 水密方式 |
後面四方ゴム水密式 |
| 開閉装置 |
ワイヤーロープウィンチ式 |
| 開閉速度 |
0.3m/min |
| 揚程 |
106m |
| 開閉荷重 |
開時：28tf |
-
