設施概要
豎井
首都圈外圍排水道由從各河流導入洪水的「流入設施」與「豎井」
流入設施
在首都圈外圍排水道的防洪系統中,將溢出的河水引入排水道的任務主要由「溢流堤」完成,「溢流堤」就建在中川和倉松川等各條河流的堤防上。當河流水位上升、超過溢流堤的高度時,溢出的河水就會被自然引入引流裝置。引流裝置的入口處安裝有過濾網,可以濾集水中的垃圾。過濾網上還配備除塵器,能夠連續清理濾集的垃圾,以免較大垃圾進入設施內。
五座豎井

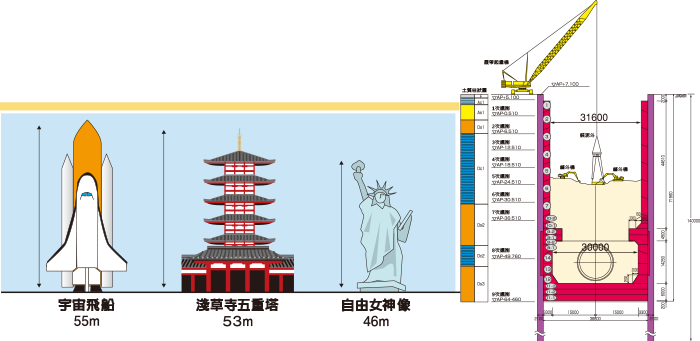

從第1豎井到第5豎井,首都圈外圍排水道的5座豎井全部相互連通。每座豎井約有70公尺深,內部直徑約為30公尺,可以容納一艘太空梭或美國的自由女神像。
在5座豎井中,第2豎井、第3豎井和第4豎井都裝有電動井蓋,可以打開或關閉,更便於運入維修管理用的車輛等大型設備。不僅如此,搭乘電梯往下到第3豎井的底部後,還可以看到豎井下方裝有兩道防水艙門,看起來很像潛水艇中的艙門。由於豎井外側安裝有電梯等機械設備,所以這兩道防水艙門可以有效地防止浸水。另外,第3豎井和第5豎井都採用渦流式沉井工法,可以引導河水沿著豎井壁流入井中。這種工法不僅能防止流入口變形,還可以有效減緩水流從60公尺高的地方流下時,對底盤造成的衝擊。豎井斷面圖(第2豎井)
第1豎井
首都圈外圍排水道共建有5座豎井,其中,第1豎井最靠近庄和排水泵浦站。這座豎井和其他4座不同,沒有引流裝置,其作用就是把從其他豎井中流入的河水引入調壓水槽。豎井的功能,就是彙集經由引流裝置流進來的河水。施工時,豎井可以充當隧道工程的作業基地。完工後,豎井除了發揮主要功能外,還可以用於運入維修管理用的車輛和安裝通風設備等,在外圍排水道的維護管理上發揮著重要的作用。
