宫濑水坝详情
-
宫濑专业
津久井输水道的设备

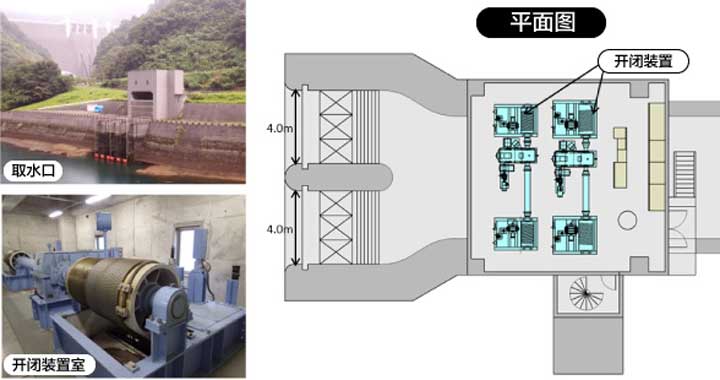

津久井输水道取水闸门
取水闸门用于1 ~ 40立方米/秒的取水时。
因有备用闸门，所以主闸门发生故障时也能安全地停止输水。

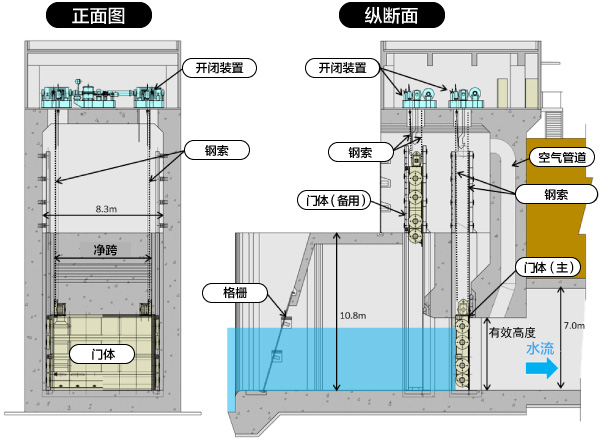

闸门的机制

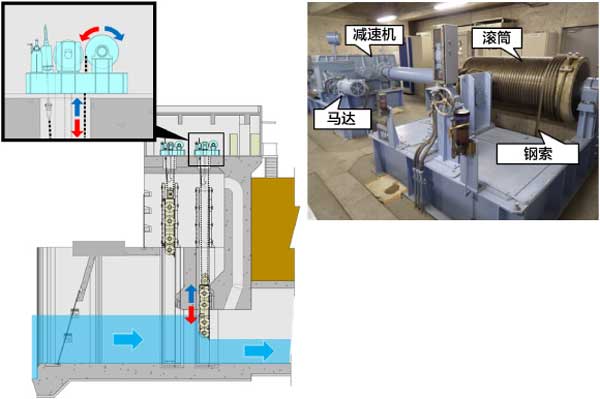

利用马达的力量卷取钢索，使门体上升，取水。
用门体的打开程度（开度）调节取水量。
【各种数据】 主闸门 备用闸门 形式 板梁式钢制卷闸门 净跨 6.7米 有效高度 5.0米 5.375米 门体重量 39吨 35吨 开闭速度 0.1米/分 开闭方式 钢索绞盘式（1M2D） 开闭负载 73吨 60吨 完工日期 1997年5月 津久井输水道取水阀

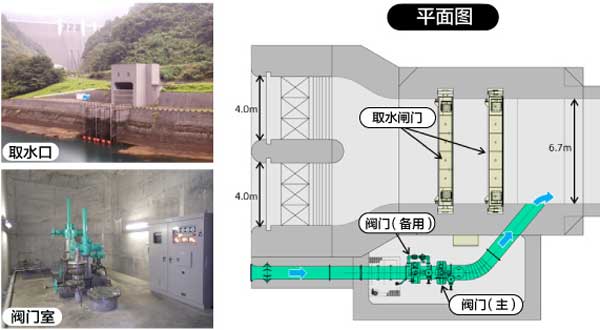

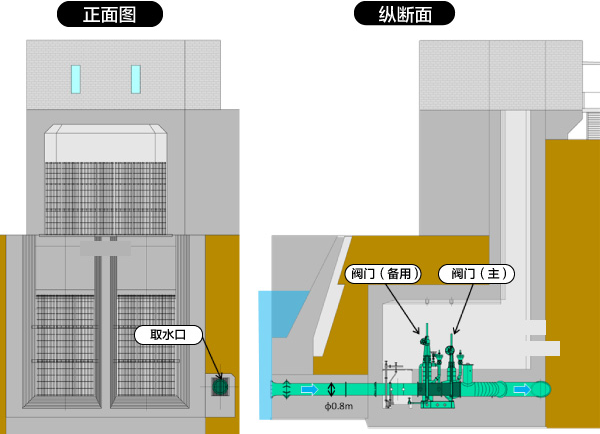

取水阀用于0 ~ 1立方米/秒的取水时。
因有备用阀门，所以主阀门发生故障时也能安全地停止输水。

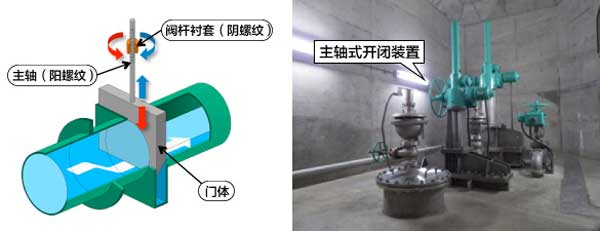

阀门的机制
利用马达的力量使主轴上下移动，开闭门体。
用门体的打开程度（开度）调节取水量。
【各种数据】 主阀门 备用阀门 形式 钢制射流式闸门 钢制断流阀 口径 φ700毫米 φ800毫米 门体重量 1吨 1吨 开闭速度 0.1米/分 0.3米/分 开闭方式 电动主轴式 开闭负载 6吨 7.5吨 完工日期 1997年3月 津久井输水道取水口 修理用闸门

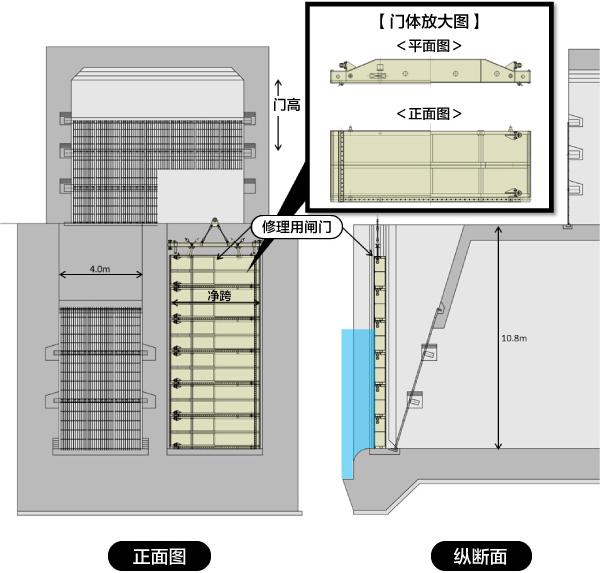

修理用闸门是为修理取水闸门等时不让水进入输水路内而设置的。
为了便于设置，分成6段小门体。-

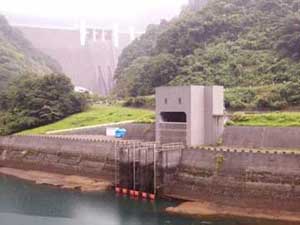

取水口
-

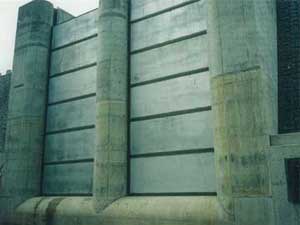

修理用闸门（完工时）
-
