宫濑水坝详情
-
水坝内部设施简介
其它设备
监査廊
监査廊系指设于水坝坝体内的检查和观测用通道。
巨大的水坝内有长达几百米的通道，各处设有闸门、阀门、泵、测量仪器及其监视摄像头。
为了高效地安全地管理和运营宫濑水坝，利用监査廊来检查和观测各种管理设备和测量仪器。电梯
水坝坝体内设有电梯，用于宫濑水坝坝体内放水设备等设备的更换、检查等维持管理。以水坝的体验学习为目的的一般参观者也可随意使用此电梯。
锤球
一般锤球下段测量室
反向锤球
锤球系指用于测量水坝坝体因水压和地基变形等造成的变形、检查水坝安全性的测量仪器。锤球有两种，即一般锤球和反向锤球。
【一般锤球】
这是垂直放样装置，从固定的上端向下端垂吊一个重锤（混凝土和铁板等坠子），根据水坝坝体上方和底部的相对位移量来测量挠曲。
测量部位为中段测量室和下段测量室。上端高度：EL.290.00米
下端高度：EL.155.25米
长度：约135米【反向锤球】
固定于基础岩盘应该不会变形的不动岩盘上，用浮标装置拉紧上端，根据水坝坝体底部和基础岩盘的相对位移量来测量水平位移量，设置在一般锤球的正下方。上端高度：EL.155.25米
下端高度：EL.105.00米
长度：约50米※一般游客不能参观。
地震仪
在宫濑水坝坝体内的3处设有地震仪。这是用于确认所发生的地震的规模，收集检查所需的基础资料的测量仪器。
宫濑水坝的抗震设计

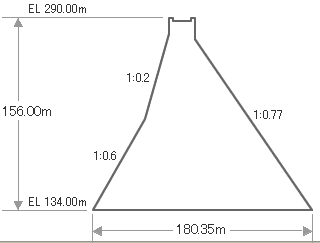

设计宫濑水坝时考虑到了关东大地震，采用标准值的1.2倍之值作为地震时的惯性力，其结果设计成相对于156米的高度，底部宽度达180米的稳定的三角形。这一设计结构使水坝即使在水坝坝体附近发生超过关东大地震和阪神淡路大地震的八级地震，水坝的安全性也没有问题。参考数值
【关东大地震的地震规模】
7.9级 震中：相模湾
【阪神大地震的地震规模】
7.2级 震中：淡路岛北部※一般游客不能参观。

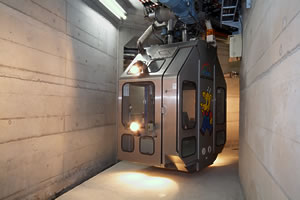

检查用单轨电车
为了安全地管理和运营水坝，每天必须检查水坝坝体内部。
但是，宫濑水坝是堤顶长达375米、高达156米的巨大水坝，所以检查需花费很多时间和人力。为了高效进行检查，在坝体内设有可供4人乘坐的检查用单轨电车。通过使用此单轨电车，乘坐在上面的人员可以仔细检查不仅长而且还有高低差的水坝坝体内部。
