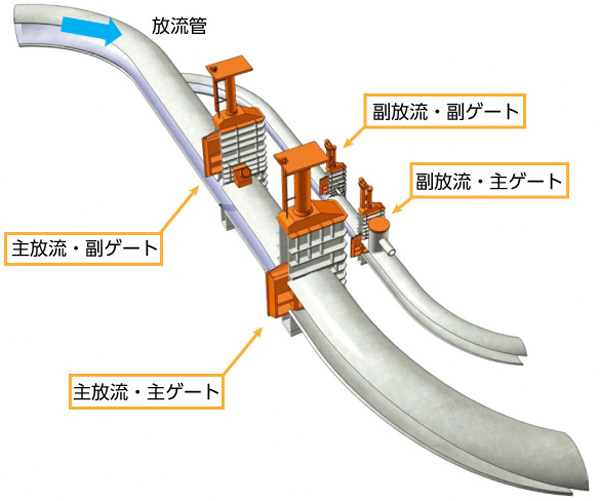

利水放流設備
放流管 断面寸法 主φ3.0~2.0~2.6m
副φ0.9~0.45~0.8m長さ 選択取水塔~分岐点182m
主38m、副30m重量 337t 主放流・副ゲート 形式 リングホロワゲート 寸法 口径2.0m 数量 1門 設計水深 163m 扉体重量 15t/門 水密方式 後面メタル水密式 開閉装置 油圧シリンダ式 開閉速度 0.1m/min 揚程 2.3m 開閉荷重 開時:25tf
閉時:250tf副放流・主ゲート 形式 ジェットフローゲート 寸法 口径0.45m 数量 1門 設計水深 163m 扉体重量 1t/門 水密方式 前面メタル水密式 開閉装置 油圧シリンダ式 開閉速度 0.1m/min 揚程 0.6m 開閉荷重 開時:22tf
閉時:20tf主放流・主ゲート 形式 ジェットフローゲート 寸法 口径2.0m 数量 1門 設計水深 163m 扉体重量 13t/門 水密方式 前面メタル水密式 開閉装置 油圧シリンダ式 開閉速度 0.1m/min 揚程 2.3m 開閉荷重 開時:350tf
閉時:310tf副放流・副ゲート 形式 高圧スライドゲート 寸法 純経間0.45×扉高0.45m 数量 1門 設計水深 163m 扉体重量 0.5t/門 水密方式 後面メタル水密式 開閉装置 油圧シリンダ式 開閉速度 0.1m/min 揚程 0.5m 開閉荷重 開時:0.5tf
閉時:24tf
