    重要水防箇所

    洪水時に、水防団が水防活動を効率的に行うために、現在の堤防の高さや幅、河道の状況、橋梁等の工作物の状況をあらかじめ、重要水防箇所としてとりまとめています。
    重要水防箇所は、現在の堤防の状況により、重要度A(水防上最も重要な区間)、重要度B(水防上重要な区間)、要注意区間に分けられます。

    重要水防箇所のイメージ

    重要水防箇所の評定基準

    種別 水防上最も重要な区間A 水防上重要な区間B 要注意区間
    堤防高 計画高水流量規模の洪水の水位(高潮区間の堤防にあっては計画高潮位)が現況の堤防高を越える箇所。 計画高水流量規模の洪水の水位(高潮区間の堤防にあっては計画高潮位)と現況の堤防高との差が堤防の計画余裕高に満たない箇所。
    堤防断面 現況の堤防断面或いは天端幅が、計画の堤防断面或いは計画の天端幅の2分の1未満の箇所。 現況の堤防断面或いは天端幅が、計画の堤防断面或いは計画の天端幅に対して不足しているが、それぞれ2分の1以上確保されている箇所。
    法崩れ・
    すべり
    法崩れ又はすべりの実績があるが、その対策が暫定の箇所。 法崩れ又はすべりの実績はないが、堤体或いは基礎地盤の土質、法勾配等からみて法崩れまたはすべりが発生 する恐れのある箇所で、所要の対策が未施工の箇所。
    漏水 漏水の履歴があり、その対策が暫定施工の箇所。 漏水の履歴はないが、破堤跡又は旧川跡の堤防で、漏水が発生する恐れがある箇所で、所要の対策が未施工の箇所。
    水衝・洗掘 水衝部にある堤防の前面の河床が深掘れしているがその対策が未施工の箇所。
    橋台取付部やその他の工作物の突出箇所で、堤防護岸 の根固等が洗われ一部破損しているが、その対策が未施 工の箇所。
    波浪による河岸の欠壊等の危険に瀕した実績があるが、その対策が未施工の箇所。
    水衝部にある堤防の前面の河床が深掘れにならない程度に洗掘されているが、その対策が未施工の箇所。
    工作物 河川管理施設等応急対策基準に基づく改善措置が必要な堰、橋梁、樋管その他の工作物の設置されている箇所。
    橋梁その他の河川横断工作物の桁下高等が計画高水流量規模の洪水の水位(高潮区間の堤防に当たっては計画高 潮位)以下となる箇所。
    橋梁その他の河川横断工作物の桁下高等と計画高水流量規模の洪水の水位(高潮区間の堤防にあたっては計画 高潮位)との差が堤防の計画余裕高に満たない箇所。
    工事施工 出水期間中に堤防を開削する工事箇所又は仮締切等により本堤に影響を及ぼす箇所。
    新堤防・
    破堤跡・
    旧川跡
    新堤防で築造後3年以内の箇所。
    破堤跡又は旧川跡の箇所。
    陸閘 陸閘が設置されている箇所。

    河川別重要水防箇所一覧

    位置図

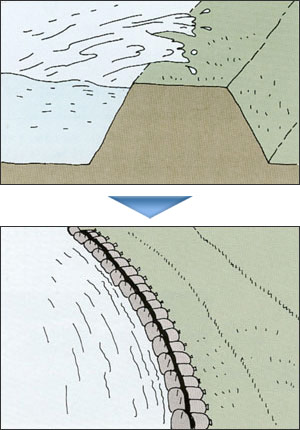

    水防工法(積み土のう工/積土のう/つみどのう)

    積み土のう工イメージ

    【このような時】
    洪水により堤防が沈下した
    増水が速く、水が堤防を越えそうだ
    (摘要原因:越水)

    【このような効果が】
    堤防の上に土のうを数段積み、流水が堤防を越えるのを防ぐ。

    出展:「水防工法ハンドブック(平成2年改訂)」

    水防工法(月の輪工/月輪/つきのわ)

    月の輪工イメージ

    【このような時】
    洪水により堤防が沈下した
    増水が速く、水が堤防を越えそうだ
    (摘要原因:漏水)

    【このような効果が】
    堤防川裏の漏水箇所に、半円形に土のうを積み上げ、河川との水位差を少なくし、漏水口の拡大を防ぐ。

    出展:「水防工法ハンドブック(平成2年改訂)」

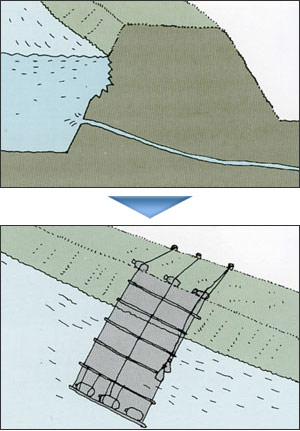

    水防工法(シート張り工/表蓆張(防水シート使用)/おもてむしろばり)

    シート張り工イメージ

    【このような時】
    川表が崩れ始めた
    堤防が透水しはじめた
    (摘要原因:洗掘)

    【このような効果が】
    堤防川表に防水シートを張り、流水の透水及び崩壊を防ぐ。

    出展:「水防工法ハンドブック(平成2年改訂)」

    水防工法(木流し工/木流し/きながし)

    木流し工イメージ

    【このような時】
    洪水により堤防が沈下した
    増水が速く、水が堤防を越えそうだ
    (摘要原因:洗掘)

    【このような効果が】
    堤防川表に枝葉の繁茂した樹木を沿わせ、流水を緩やかにし、川表が崩れるのを防ぐ。

    出展:「水防工法ハンドブック(平成2年改訂)」
